Inbedrijfstelling voltooid bij Shandong Hongzhitai New Energy Technology, Xintai

1. Inbedrijfstelling voltooid

De schakelinstallatie bij Shandong Hongzhitai New Energy Technology Co., Ltd. in Xintai, Shandong, is in gebruik genomen.

Inbedrijfstelling is de fase waarin apparatuur niet langer een installatie is, maar een werkend systeem wordt. Elk circuit is terug te voeren op de tekening, elk beveiligingsapparaat is ingesteld en getest, en elke vergrendeling, elk signaal en elke indicatie is bevestigd om de waarheid te vertellen over de apparatuur erachter.

Pas als dat allemaal achter de rug is, wordt de kamer op deze foto's een onderstation in plaats van een rij kasten.

Figuur 01: De middenspanningsschakelkamer op de Xintai-locatie, met de KYN28A-12-panelen in twee rijen tegenover elkaar in het gangpad.

2. Wat is er geïnstalleerd: KYN28A-12 met metaal beklede schakelapparatuur

De belangrijkste uitrusting is KYN28A-12 met metaal beklede uittrekbare schakelapparatuur: binnen, driefasig, 50 Hz, gebouwd voor gesegmenteerde systemen met één rail en enkele rail van 3,6 kV tot 12 kV.

Zijn functie is het ontvangen en distribueren van elektrische energie en het controleren, beschermen en monitoren van de circuits die erop zijn aangesloten – waardoor het het punt is waar inkomende voeding, uitgaande feeders, meting en bescherming allemaal in één ruimte samenkomen.

De opstelling is leesbaar op de paneelfronten. De kop van de run draagt ​​het inkomende isolatiepaneel voor het eerste railgedeelte en het inkomende paneel voor het tweede, gevolgd door stroomonderbrekerpanelen met een vermogen van 630 A, gemarkeerd op de voorkant.

Elk paneel wordt geïdentificeerd met een nummer – G01, G02 en hoger – naast QR-gecodeerde identificatie, diagrammen met één lijn en veiligheidswaarschuwingen.

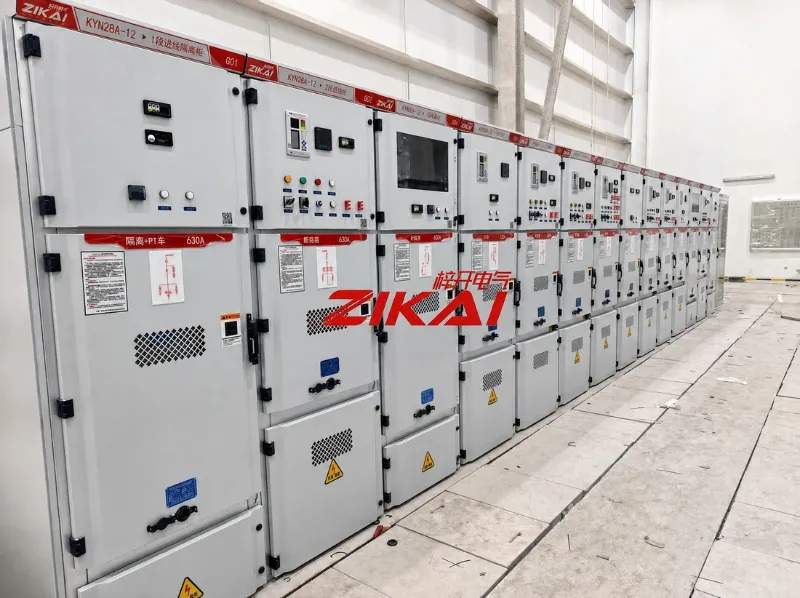

Afbeelding 02  KYN28A-12-panelen. Paneelnummering, circuitnamen, 630 A-classificaties, enkellijnsdiagrammen en QR-gecodeerde identificatie op de fronten.

3. Het DC-batterijscherm

Naast de schakelapparatuur bevindt zich het DC-batterijscherm. Het is de standby-bron die de bescherming, controle en indicatie levend houdt als de hoofdvoeding er niet is – en dat is precies het moment waarop die circuits er het meest toe doen.

Het scherm combineert het laad- en distributiegedeelte met de accubank zelf, waardoor het hele DC-systeem op één plek kan worden geïnspecteerd. Op de foto's bevinden de batterijreeks en het geïnstrumenteerde voorpaneel zich in dezelfde behuizing.

Figuur 03  Het DC-batterijscherm, met het geïnstrumenteerde voorpaneel en de batterijbank in dezelfde behuizing.

4. Wat “Inbedrijfstelling voltooid” betekent

Een inbedrijfstellingsaftekening is een lijst met dingen die zijn gedaan. Die van ons luidt als volgt:

• Elk circuit getraceerd en bevestigd aan de hand van de tekeningen, paneel voor paneel

• Beveiligingsinstellingen toegepast zoals ontworpen en bewezen te werken

• Uittrekbare vrachtwagens worden onderweg gecontroleerd op uitlijning en uitwisselbaarheid

• Vergrendelingen en veiligheidsluiken geverifieerd, zodat geen enkel paneel in de verkeerde volgorde kan worden bediend

• Indicatie-, meet- en alarmsignalen bevestigd tegen omstandigheden ter plaatse

• Isolatie- en diëlektrische tests zijn geslaagd vóór inschakeling

• Labeling, diagrammen en de fysieke site in overeenstemming gebracht

Niets ervan is zichtbaar op een foto. Het bepaalt allemaal of de kamer zich gedraagt ​​zoals de tekening aangeeft.

5. Locatierecord

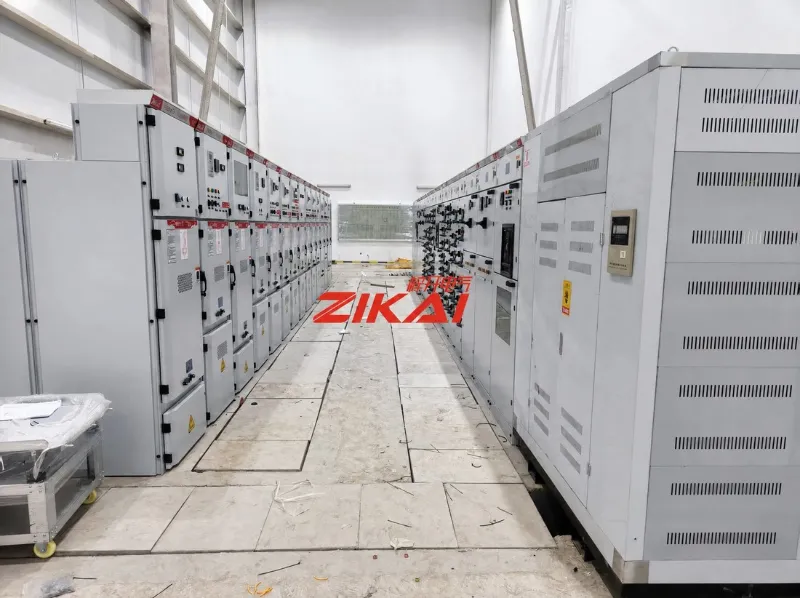

Twee weergaven van dezelfde run: de volledige lengte van de schakelapparatuurlijn en het bedieningspad tussen de rijen. Vloermarkeringen, toegangsvrijheid en de positie van elk paneel ten opzichte van het nummer maken deel uit van wat in deze fase wordt gecontroleerd.

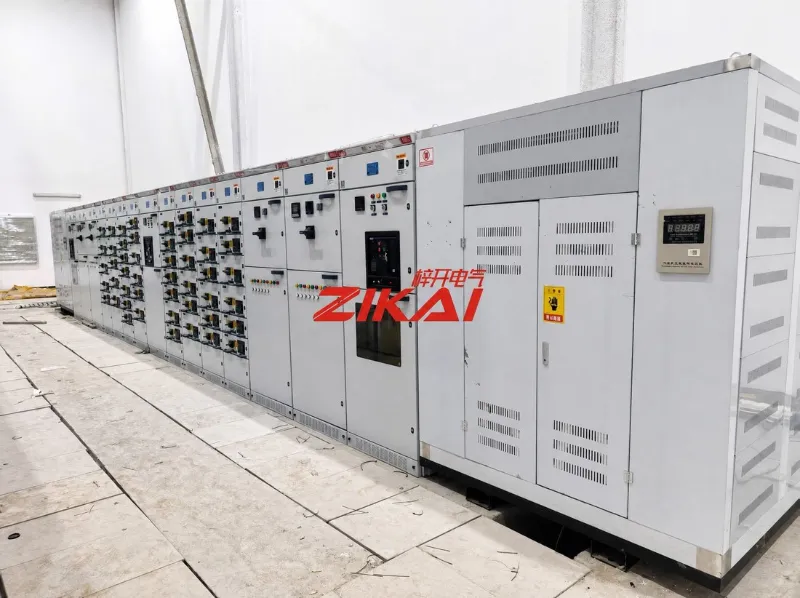

Figuur 04: De lijn van de schakelapparatuur gezien over de lengte, met paneelfronten, beveiligingsapparatuur en instrumentenpanelen in volgorde.

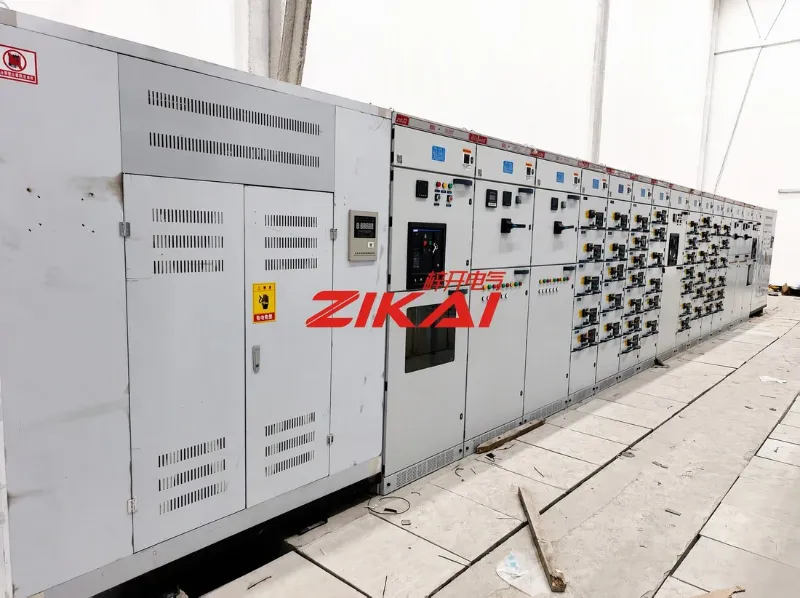

Figuur 05  Het gangpad. Paneelfronten, classificaties en veiligheidswaarschuwingen, waarbij de toegangsvrijheid tijdens het traject vrij blijft.

6. Over Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produceert, modificeert en onderhoudt complete stroomapparatuurpakketten: middenspanningsschakelaars, laagspanningsdistributiesamenstellen, box-type substations, op palen gemonteerde en buitenvacuümstroomonderbrekers, condensatorcompensatieapparaten en bijbehorende distributieapparatuur.

Projecten worden opgeleverd vanaf de levering van apparatuur tot en met installatie en inbedrijfstelling.

Noot van de redactie: er zijn alleen de aangeleverde feiten gebruikt: de naam van de klant, de locatie en de voltooiing van de inbedrijfstelling. De KYN28A-12-beschrijving en de 630 A-classificatie zijn afkomstig uit de industriedocumentatie en uit markeringen die op de panelen leesbaar zijn; er is geen panelaantal, projectwaarde of planning vermeld. Bijschriften beschrijven alleen wat zichtbaar is op elke foto.
