Negen onderstations. Eén complete verandering.

Zikai Electric voltooit de vervanging van de condensatoren in negen onderstations in Amerikaanse stijl in Kashgar, Xinjiang

In de verwaaide gebieden van Kashgar zijn zojuist de condensatorcompensatie-eenheden van negen Amerikaanse onderstations vervangen: oude condensatoren eruit, nieuwe banken erin, fasecontroles en schakeltests gedaan. Op papier lijkt het eenvoudig werk. Wat echter feitelijk bepaalt hoe deze eenheden zich de komende tien jaar gedragen, is alles wat je niet op een foto kunt zien.

1. Projecten in één oogopslag

2. Waarom het vervangen van een condensator zorg verdient

In een laagspanningsdistributiesysteem is de condensatorbank het stille onderdeel dat niemand opmerkt – totdat het uitvalt en dan een hele sectie wordt beïnvloed. Zijn taak is blindvermogencompensatie. Als u het goed doet, blijft de arbeidsfactor stabiel, neemt de lijnstroom af en komt er effectieve transformatorcapaciteit vrij. Als je het mis hebt, lopen de verliezen op, fluctueert de spanning en dreigen er boetes voor de arbeidsfactor.

Daarom is het vervangen van condensatoren nooit een eenvoudige like-for-like-ruil. Condensatoren die jarenlang in dienst zijn, verliezen capaciteit, zwellen op en gaan intern achteruit. Als nieuwe eenheden op dezelfde posities worden teruggezet zonder rekening te houden met de schakelcoördinatie, het matchen van seriereactoren en de bedrading en etikettering van de kast, is de volgende storing slechts een kwestie van tijd.

Het vervangen van een condensator is een kans om het systeem te resetten, waardoor de compensatiecapaciteit wordt hersteld en de betrouwbaarheid en bruikbaarheid in één keer naar hun ontworpen staat worden teruggebracht.

3. Ter plaatse: elke unit wordt geopend en gecontroleerd

Negen units verspreid over een buitenterrein betekenen verspreide werkfronten en een krap raam. Dit is het veldrecord van de taak.

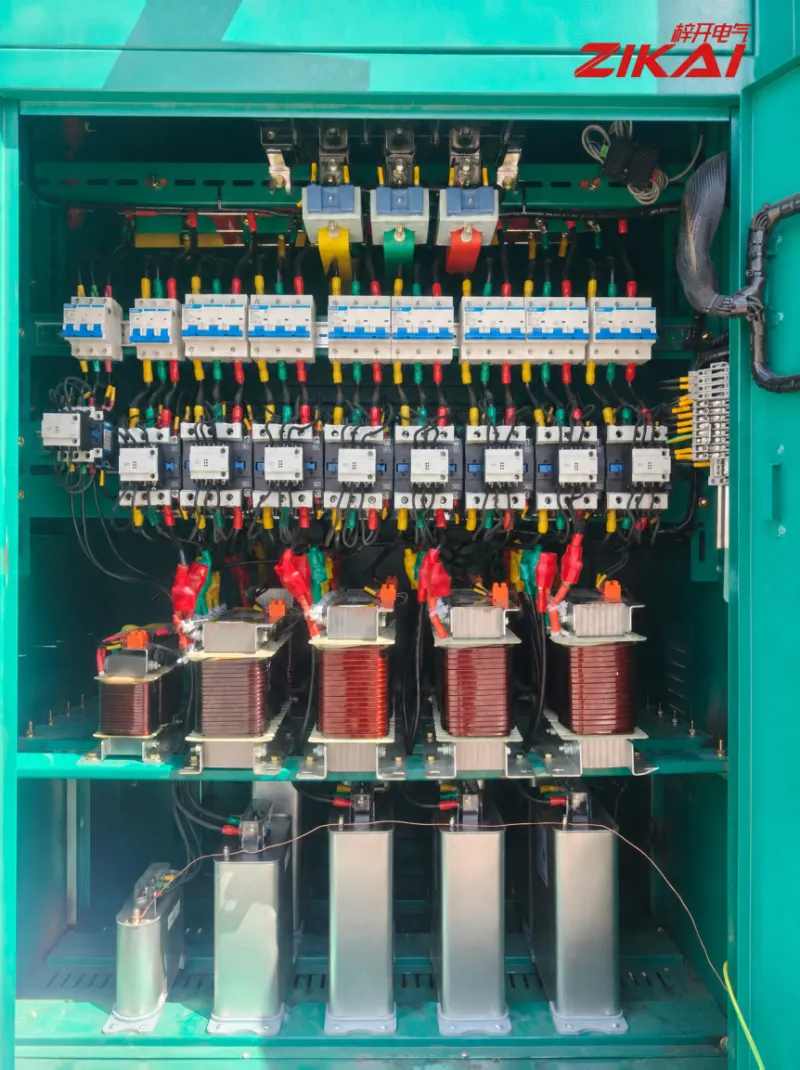

Figuur 01 Binnenkant van de condensatorcompensatiekast. Van boven naar beneden: miniatuurstroomonderbrekers voor aftakkingsbeveiliging, schakelmagneetschakelaars, seriereactoren en de parallelle laagspanningscondensatorbank aan de basis. Rails en uitgaande geleiders zijn fasegecodeerd in geel, groen en rood, met draadnummerhulzen op elk circuit en isolatielaarzen op de aansluitingen - details die direct bepalen hoe snel een inspectie of fout later kan worden opgespoord.

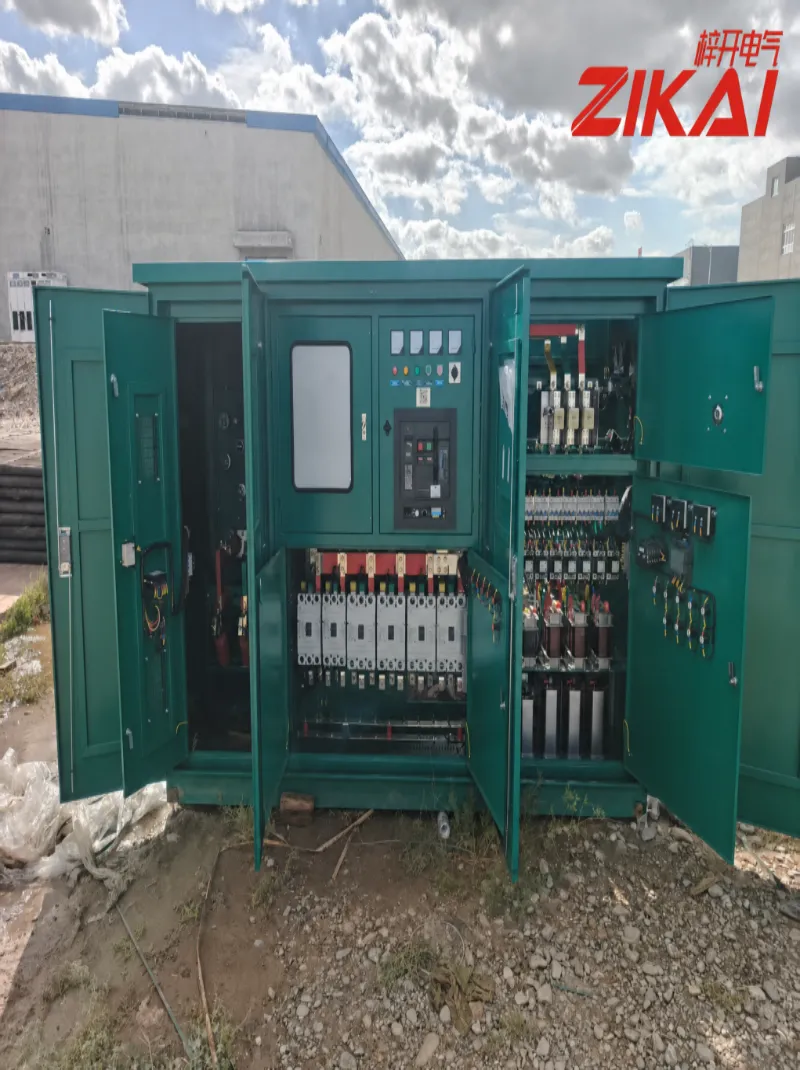

Figuur 02  In het laagspanningscompartiment van een onderstation. Stroomonderbrekers, meters en indicatielampjes zijn gegroepeerd, met de condensatorcompensatiecircuits aan de rechterkant. Hoe de componenten zijn ingedeeld met de deuren open, geeft het duidelijkste beeld of een unit gemakkelijk te onderhouden is.

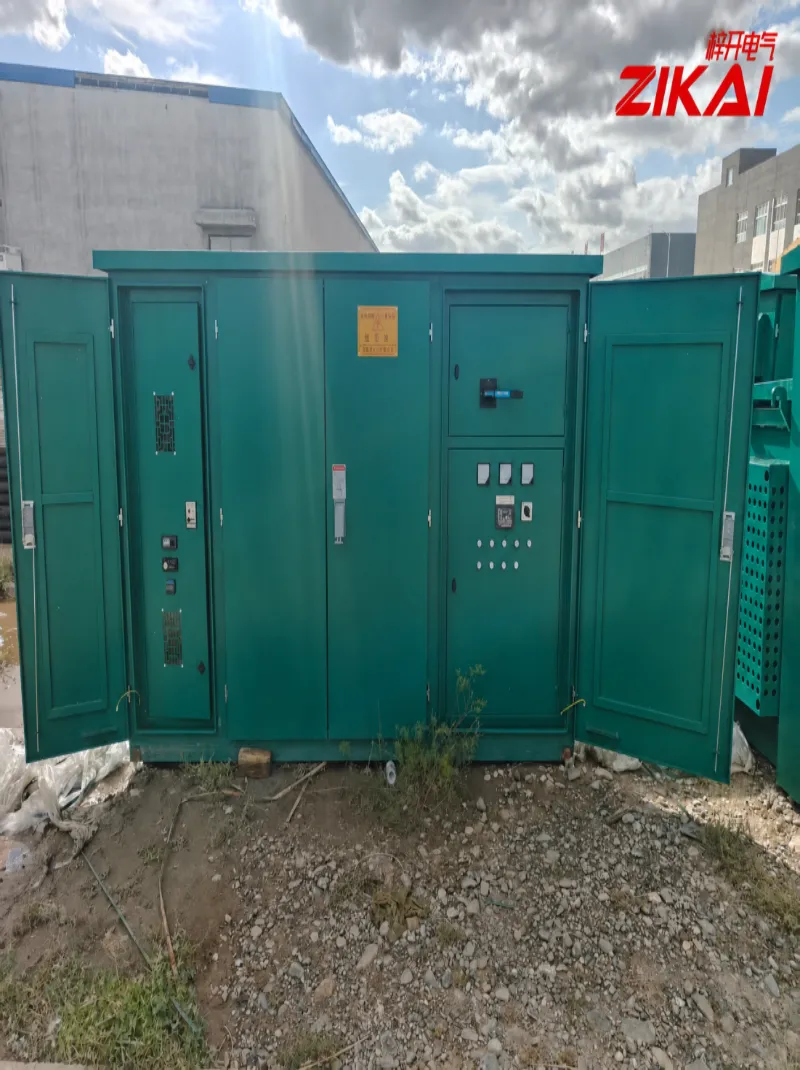

Figuur 03  Buitenkant van het laagspanningscompartiment van een buitenstation. De gele waarschuwingsborden ‘Low Voltage Room / Authorized Personnel Only’ zijn intact en leesbaar: een basisvereiste voor de veiligheid ter plaatse en een verplicht item bij de overdrachtsinspectie.

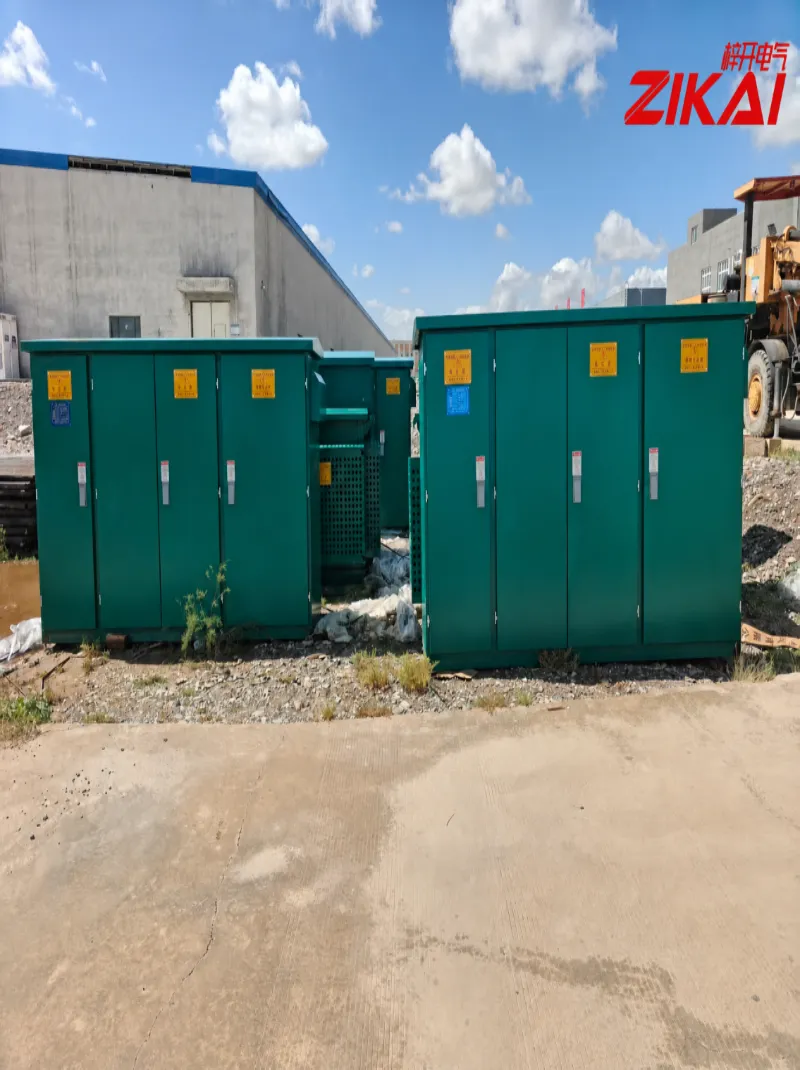

Figuur 04 Hoogspannings-, laagspannings- en condensatorcompensatiecompartimenten naast elkaar. Het condensatorcompensatiecompartiment is waar deze taak op gericht was. Zodra de behuizingen op de buitenbasis zijn geplaatst, moeten de afdichting, ventilatie en aardingscontinuïteit ook per unit worden bevestigd.

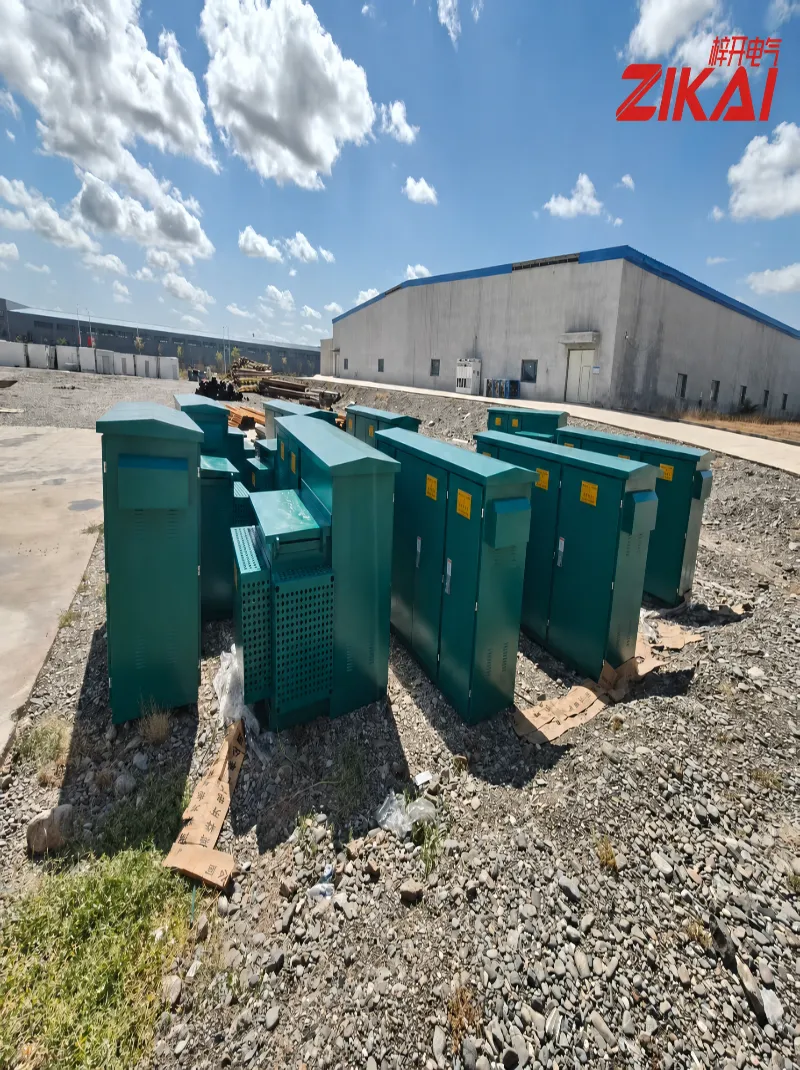

Figuur 05 Apparatuur afgeleverd op locatie en voorbereid voor installatie. Buitenwerk betekent concurreren met het weer, verwaaid zand en de omstandigheden op de locatie; hoe strak de werkvolgorde is gepland, bepaalt vaak het tempo van de uitvoering.

4. Drie details waar we geen concessies aan doen

1. Een condensator is pas "in" nadat het schakelcircuit is gecontroleerd

Condensatorcircuits werken normaal gesproken samen met seriereactoren, die de harmonische versterking dempen en de inschakelstroom bij het schakelen beperken. Als de toestand van de reactor en de contactor tijdens een vervanging wordt genegeerd, kan een gloednieuwe condensatorbank worden blootgesteld aan een inschakelstroom die veel verder gaat dan waarvoor deze is ontworpen.

2. Het vakmanschap van de kast bepaalt de onderhoudskosten over tien jaar

Fasekleurcodering, draadnummerhulzen, isolatielaarzen voor aansluitingen, bundeling van harnassen, railbevestiging en koppel: dit zijn de onderdelen die er op een acceptatiefoto onopvallend uitzien en waar een technicus tien jaar later op zal vertrouwen. Als het goed wordt gedaan, kan een storing binnen tien minuten worden opgespoord. Als je het onzorgvuldig doet, kan het een hele dag duren.

3. Negen eenheden, één standaard

Als de lay-out, fasedefinitie en labeling van componenten op dezelfde locatie van unit tot unit verschillen, wordt onderhoud giswerk. We pasten één enkele werkstandaard en etiketteringsconventie toe op alle negen units en hielden ter plekke fotografische gegevens bij, zodat de apparatuur traceerbaar is vanaf de dag dat deze wordt overgedragen.

5. Wat de klant krijgt

• Compensatie hersteld: de reactieve compensatie is terug op een normaal niveau, waardoor de arbeidsfactor en de spanningskwaliteit worden verbeterd, lijnverliezen worden verminderd en de belasting van transformatoren wordt verlicht.

• Betrouwbaarder schakelen: de relatie tussen condensatoren, reactoren en contactors wordt hersteld, waardoor het risico op secundaire schade door abnormaal schakelen wordt verminderd.

• Eenvoudiger onderhoud: een consistent fasekleur- en draadnummerschema maakt inspectie, foutopsporing en vervanging van reserveonderdelen sneller.

• Een gedocumenteerd proces: belangrijke fasen worden gefotografeerd en gearchiveerd, klaar om te worden opgehaald voor toekomstig onderhoud of systeemuitbreiding.

6. Over Zikai Electric

Zikai Electric (ZIKAI) produceert, past en onderhoudt complete stroomapparatuurpakketten - van onderstations en condensatorcompensatieapparatuur tot bijbehorende distributie- en kabelverbindingsapparatuur. Ons werk is concreet: apparatuur stabiel, bruikbaar en probleemloos maken onder reële bedrijfsomstandigheden.

Kashgar is één halte op die route. Van vochtige kustgebieden tot het winderige noordwesten met zijn grote temperatuurschommelingen: apparatuur werkt nooit onder laboratoriumomstandigheden. Dat is precies de reden waarom wij erop aandringen dat elke aansluiting en elk label goed zijn.
