Gedreven door de mondiale energietransitie en grootschalige netwerkupgrades is deVacuümstroomonderbreker(VCB) – een van de meest gebruikte beveiligingsapparaten in energiesystemen – ondergaat een systematische transformatie. Deze evolutie verplaatst VCB's van een dominante positie op het gebied van middenspanning naar hoogspanningstoepassingen, en van een eenvoudige schakelfunctie naar intelligente netwerkknooppunten. De sector erkent algemeen dat VCB’s een tweede groeicurve zijn ingegaan die wordt gekenmerkt door milieuvriendelijke alternatieven, digitale integratie en extreem aanpassingsvermogen aan het milieu.

I. Markt- en technologische factoren: VCB gaat een nieuwe iteratiecyclus in

Het belangrijkste voordeel van vacuümstroomonderbrekers ligt in het onderbrekende medium – het vacuüm zelf – dat geen CO2-uitstoot, een sterk onderbrekend vermogen, een lange elektrische levensduur en een onderhoudsvrije werking biedt. In het middenspanningsbereik (12 kV–40,5 kV) zijn VCB's lange tijd de dominante oplossing geweest. Bij hogere spanningsniveaus (72,5 kV en hoger) hebben SF₆-stroomonderbrekers hun leidende positie echter behouden dankzij hun uitstekende isolatieprestaties. Omdat SF₆ een extreem hoog aardopwarmingsvermogen heeft (ongeveer 23.900 keer dat van CO₂), wordt het gebruik ervan geconfronteerd met steeds strengere internationale regelgeving en koolstofbeperkingen.

Deze achtergrond biedt een duidelijke technische impuls voor het uitbreiden van de technologie van vacuümstroomonderbrekers naar hoogspanningstransmissietoepassingen. De huidige mainstream technische ontwikkelingsrichtingen omvatten: het vergroten van het weerstandsvermogen van vacuümonderbrekers met enkele onderbreking, het toepassen van multi-break serietechnologie bij 126 kV en hoger, en hybride oplossingen die milieuvriendelijke gasisolatie combineren met vacuümonderbreking.

Vergelijking van de milieu-impact van verschillende onderbrekingsmedia

II. Hoogspanningsvacuümtechnologie: van ‘trend’ tot ‘engineeringvalidatie’

Het toepassen van vacuümstroomonderbrekers op transmissiespanningsniveaus vereist het overwinnen van verschillende belangrijke technische uitdagingen.

Ten eerste het isolatievermogen van vacuümonderbrekers. Naarmate de spanningsniveaus toenemen, hebben de pre-strike-karakteristieken van de vacuümspleet, de toestand van het contactoppervlak en de uniformiteit van het elektrische veld een aanzienlijk versterkte impact op de isolatieprestaties. Veel voorkomende technische benaderingen zijn onder meer het optimaliseren van contactstructuren (zoals axiale magnetische veldcontacten), het verbeteren van het vacuümniveau van de onderbreker en het gebruik van composietisolatiestructuren.

Ten tweede, snelle reactie van het bedieningsmechanisme. Hoogspanningsvacuümstroomonderbrekers vereisen doorgaans kortere totale onderbrekingstijden, waardoor hogere eisen worden gesteld aan de mechanische eigenschappen van het bedieningsmechanisme. Veermechanismen, permanente magnetische actuatoren en elektromagnetische afstotingsmechanismen hebben elk hun eigen voor- en nadelen in termen van snelle opening, initiële openingssnelheid en verspreidingscontrole.

Ten derde, spanningsdeling in serieverbindingen met meerdere onderbrekingen. Bij spanningsniveaus van 126 kV en hoger nemen de technische problemen en kosten van vacuümonderbrekers met enkele onderbreking aanzienlijk toe, waardoor serieschakeling met meerdere onderbrekingen een praktische technische optie wordt. Multi-break-serieverbindingen worden echter geconfronteerd met uitdagingen met zowel statische als dynamische onevenwichtigheden in de spanningsverdeling, waardoor oplossingen nodig zijn zoals graderingscondensatoren of synchrone besturingstechnologie.

Volgens openbaar beschikbare sectorinformatie hebben verschillende binnenlandse en internationale fabrikanten van schakelapparatuur en onderzoeksinstellingen de ontwikkeling van prototypen op 126 kV-niveau voltooid en zijn ze de technische validatiefase ingegaan. Deze vooruitgang wordt binnen de industrie gezien als een substantiële stap in de richting van de uitbreiding van vacuümschakeltechnologie naar hoogspanningstoepassingen.

Technische kenmerken van vacuümstroomonderbrekers per spanningsniveau

III. Slimme integratie: VCB evolueert van ‘schakelelement’ naar ‘perceptieknooppunt’

Binnen het raamwerk van distributieautomatisering en intelligente bedienings-/onderhoudssystemen spelen vacuümstroomonderbrekers een nieuwe rol. Traditionele VCB's richten zich op foutisolatie en lijnbescherming. De nieuwe generatie primair-secundaire geïntegreerde VCB's integreert diepgaande stroom-/spanningsdetectie, energiewinning, conditiebewaking, communicatie en beveiligingscontrolefuncties.

De technische consensus binnen de sector omvat specifiek: compact geïntegreerd ontwerp van elektronische instrumenttransformatoren met de vacuümonderbreker; het vermogen van de controller om kortsluitfouten snel te identificeren en te verhelpen (meestal binnen een paar cycli); ondersteuning voor snelle automatische hersluiting; en mogelijkheden voor foutregistratie en communicatie op afstand.

Bovendien neemt, met de toenemende vraag naar integratie van het duurzame energienetwerk, ook de eis voor VCB's om hoge DC-componenten te onderbreken toe. Kortsluitstromen aan de kant van zonne-energie-, wind- en energieopslagsystemen bevatten vaak een aanzienlijk deel van DC-componenten, wat technische uitdagingen met zich meebrengt die verder gaan dan die van traditionele AC-systemen.

Functionele modules van primair-secundaire geïntegreerde slimme VCB's

Vergelijking van verschillende niveaus van slimme integratie

IV. Extreem aanpassingsvermogen aan de omgeving: hoge bescherming tegen binnendringing wordt essentieel voor outdoorproducten

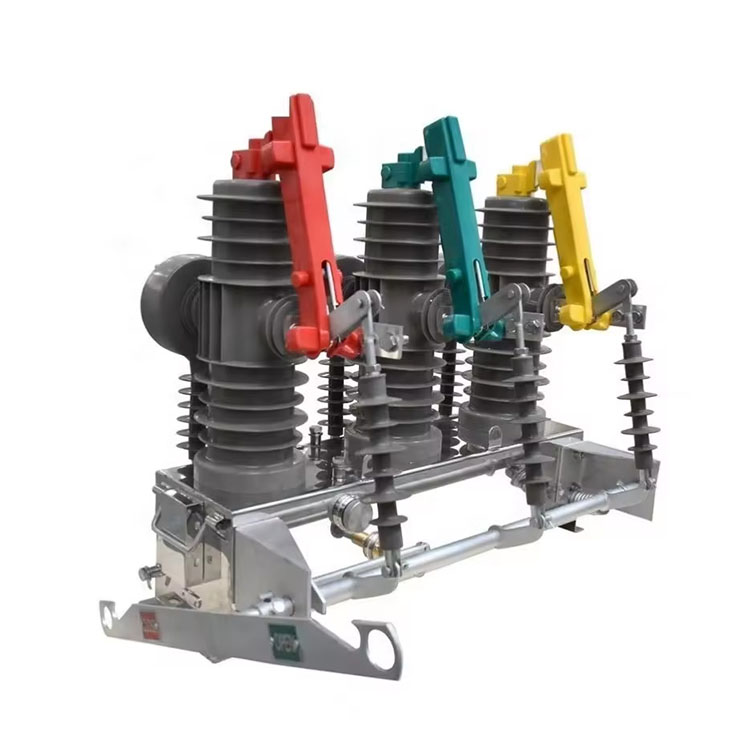

Op paal gemonteerde vacuümstroomonderbrekers voor buiten werken in complexe en variabele omgevingen. Vocht, condensatie, zoute mist, extreme temperaturen en stof zijn veelvoorkomende oorzaken van defecten aan apparatuur. Hiervan zijn degradatie van de isolatie en corrosie van mechanismen veroorzaakt door condensatie de meest prominente problemen.

Om dit pijnpunt aan te pakken, is het verhogen van de algehele beschermingsgraad (IP) de afgelopen jaren een belangrijke technische upgrade geworden voor VCB's voor buitengebruik. Toonaangevende praktijken hebben de beschermingsgraad verhoogd van traditioneel IP54 naar IP67 of zelfs IP68. IP67 betekent dat de apparatuur zonder schade bestand is tegen tijdelijke onderdompeling in water, terwijl IP68 de mogelijkheid betekent om te blijven werken terwijl deze onder gespecificeerde omstandigheden continu ondergedompeld is.

Belangrijke technologieën voor het bereiken van hoge IP-waarden zijn onder meer: ​​afdichtingsinterfaceontwerp tussen de onderbreker en de behuizing van het mechanisme, corrosiebestendige behandeling van het bedieningsmechanisme en optimalisatie van afdichtingsstructuren tussen doorvoerisolatoren en de behuizing.

Vergelijking van VCB's voor buitengebruik op basis van Ingress Protection Rating
